Под статьёй про сравнение приводов мне написал читатель из Московской области: «Цены у вас хорошие, но направляющая балка откатных ворот явно не проживёт 20 лет». Первая реакция инженера — поспорить. Я ставлю ворота тридцать пять лет и привык отвечать за свои цифры. Но я сел и пересчитал реальный срок службы — и понял: читатель почти прав.
Рассказываю честно, без маркетинговых обещаний.
История из практики
2019 годПозвонил клиент из Энгельса. Голос злой: «Александр, вы мне ворота ставили семь лет назад. Направляющая треснула, полотно висит на одном ролике. Как так? Вы же говорили — 20 лет проработает!»
Приехал на объект. Смотрю: балка лопнула ровно посередине, в месте максимального изгиба. Начал разбираться. Оказалось, клиент через два года после монтажа обшил ворота тяжёлыми коваными элементами — добавилось 120 кг веса. А фундамент за это время просел на 3 мм с одной стороны.
Итог: балка, рассчитанная на 400 кг, работала с перегрузом в 1.5 раза плюс изгибающие моменты от неровного фундамента. Ресурс сократился в 4 раза.
Как на самом деле работает направляющая балка

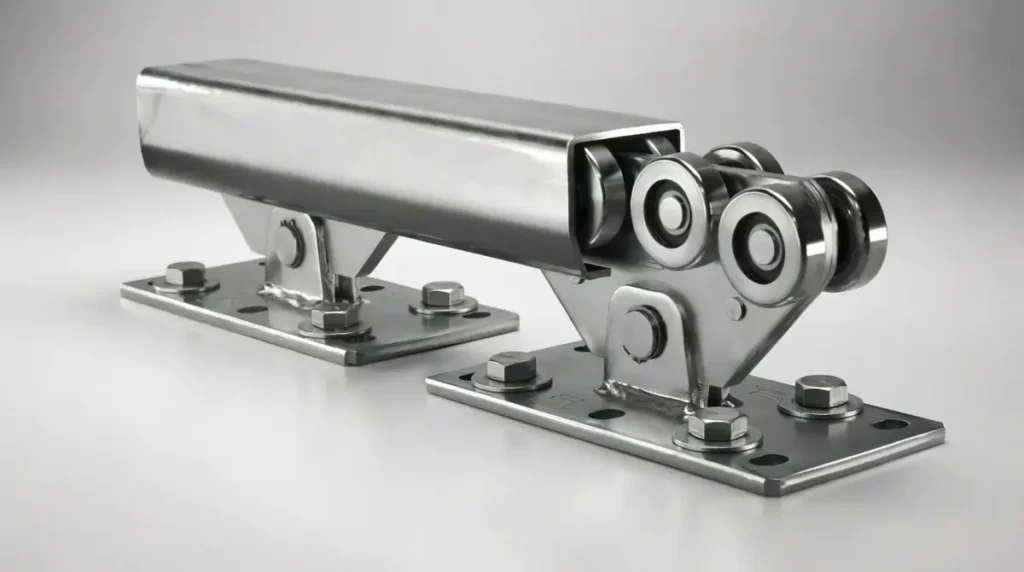

Направляющая балка приварена к полотну снизу, и ворота «едут» по роликам, которые стоят на фундаменте. Балка катится по роликам цельной плоскостью, а прорезь смотрит вниз.
Сколько живёт направляющая балка откатных ворот: честный расчёт
Исходные данные для типовых ворот
Берём стандартные откатные ворота, которые я ставлю чаще всего:
- Ширина проёма: 4 метра
- Вес полотна: 400 кг (каркас + профлист)
- Частота использования: 10 циклов в день (открыть-закрыть)
- Материал балки: сталь Ст3, толщина стенки 4 мм
Считаем циклические нагрузки
Циклов в год = 10 × 365 = 3 650 циклов
Циклов за 10 лет = 36 500 циклов
Циклов за 20 лет = 73 000 циклов
Предел выносливости стали
Коэффициент запаса прочности = 1.5
Допустимое рабочее напряжение = 180 ÷ 1.5 = 120 МПа
Переводим циклы в годы
70 000 циклов ÷ 3 650 циклов/год = 19.2 года
Сравнение материалов направляющей балки откатных ворот
| Материал балки | Толщина стенки | Ресурс (циклов) | Срок службы | Цена |
|---|---|---|---|---|
| Сталь Ст3 (Россия) | 4 мм | 50 000–70 000 | 14–19 лет | от 8 000 ₽ |
| Сталь 09Г2С (Россия) | 4 мм | 70 000–90 000 | 19–25 лет | от 12 000 ₽ |
| Оцинкованная сталь (Китай) | 3.5 мм | 40 000–60 000 | 11–16 лет | от 6 000 ₽ |
| Итальянская балка (CAME) | 5 мм | 90 000–120 000 | 25–33 года | от 18 000 ₽ |
Почему я рекомендую сталь 09Г2С
За последние 5 лет я поставил больше 300 ворот, где направляющая балка откатных ворот выполнена из стали 09Г2С. Ни одной рекламации по балке. Да, она дороже на 4 тысячи рублей, чем Ст3, но:
- Ресурс на 40% больше (70–90 тысяч циклов против 50–70)
- Лучше сопротивляется усталостным напряжениям
- Меньше подвержена коррозии
Для частного дома в Саратове с умеренным использованием — оптимальный выбор по соотношению цена/долговечность.
4 фактора, которые сокращают срок службы направляющей балки
1. Перегрузка ворот
Каждые лишние 50 кг веса полотна сокращают ресурс балки на 15–20%. Обшивка профлистом вместо лёгких сэндвич-панелей, тяжёлые декоративные кованые элементы, утепление минватой — всё это работает против вас. Про то, как правильно рассчитать ворота под нагрузку, я писал отдельно.
Клиент из истории выше добавил 120 кг ковки — ресурс балки сократился с 70 000 до 45 000 циклов. Вместо 19 лет получилось 12.
⚠️ Влияние: −15–20% ресурса на каждые 50 кг перегруза2. Неровный фундамент
Если роликовые опоры стоят не в одной плоскости, балка испытывает изгибающие моменты. Это увеличивает напряжения в 2–3 раза и сокращает ресурс вдвое.
Перекос больше 2 мм на 4 метра длины — это уже критично. Балка работает не на качение, а на изгиб, что для неё губительно.
⚠️ Влияние: −50% ресурса при перекосе 3+ мм3. Коррозия
Ржавчина создаёт концентраторы напряжений — микротрещины, от которых начинается усталостное разрушение. В Саратове с его перепадами влажности и реагентами зимой это критично.
Особенно опасна коррозия внутри балки, где её не видно. Поэтому перед монтажом я всегда крашу внутреннюю поверхность балки антикоррозийной краской.
⚠️ Влияние: −30% ресурса при сквозной коррозии4. Зимнее примерзание
Попытка «продавить» примерзшие ворота создаёт ударные нагрузки в 5–10 раз выше расчётных. Один такой случай = минус 500–1000 циклов ресурса. Про эксплуатацию ворот зимой я подробно рассказывал в другой статье.
⚠️ Влияние: −500–1000 циклов за каждый случай «продавливания»Вердикт инженера: сколько реально проживёт ваша балка
После всех расчётов и 35 лет практики могу сказать честно:
Частный дом, умеренное использование
10 циклов/деньУсловия: ворота 4 метра, вес 400 кг, открываются 10 раз в день (утром на работу, вечером обратно, плюс пара выездов за день).
Офис или склад, интенсивное использование
20+ циклов/деньУсловия: ворота 5 метров, вес 600 кг, открываются 25 раз в день (грузовики, курьеры, сотрудники).
Дача, редкое использование
3–4 цикла/деньУсловия: ворота 3.5 метра, вес 350 кг, используются только по выходным (приехал-уехал).
💡 Как продлить жизнь направляющей балке: 4 простых правила
- Антикоррозийная обработка перед монтажом. Покрасьте внутреннюю поверхность балки перед установкой. Это защитит от ржавчины и продлит ресурс на 30–40%. Стоимость работы — 500 рублей, эффект — на 5–7 лет.
- Регулярная смазка роликов. Раз в 6 месяцев обрабатывайте подшипники роликовых опор литиевой смазкой (не Литолом!). Это снижает ударные нагрузки при движении ворот.
- Контроль уровня фундамента. Раз в год проверяйте уровень роликовых опор строительным уровнем. Перекос больше 2 мм на 4 метра — регулируйте или вызывайте мастера.
- Правильная зимняя эксплуатация. Никогда не пытайтесь открыть примерзшие ворота «с разгону» или кнопкой пульта. Сначала освободите балку от льда вручную. Один случай «продавливания» = минус 500–1000 циклов ресурса.
«Направляющая балка откатных ворот — это позвоночник конструкции. Экономия на ней сегодня обернётся заменой всего полотна через 10 лет. Выбирайте сталь 09Г2С — это всего на 4 тысячи дороже, но на 5–7 лет дольше.»
— Александр, инженер-практик с 35-летним стажем
Хотите узнать, какая балка подойдёт вашим воротам?
Пришлите размеры проёма и вес полотна — рассчитаю оптимальный вариант с запасом прочности на 20+ лет.
